淺談轎車離合器異響故障的維修

2018-07-16

張禹

（黑龍江省牡丹江市匯眾名車廣場）

　　摘　要：隨著汽車行駛里程的增加，離合器的故障就越發明顯，通過對離合器異響故障為例，分析了轎車離合器的故障原因、解決辦法，維修方式，以及如何正確使用離合器，盡量避免離合器發生故障，延長其使用壽命。
　　關鍵詞：離合器；異響；故障；維修工藝
　　1　概述
　　隨著汽車技術的不斷更新，自動擋汽車、電動汽車、混合動力汽車、智能汽車占有的比例逐年增多。但仍有多數汽車還需要離合器來完成汽車的起步行車任務，在手動擋汽車中還需要其實現擋位的變換。

　　在車輛行駛過程中，離合器的應用頻率相對較高，引發的故障形態較多，Z終會影響汽車的綜合使用性能。因此，探討離合器故障發生的現象、產生的原因、故障排除的方法和維修工藝，對車輛的正常使用具有重大意義。

　　2　離合器
　　對于手動擋汽車而言，發動機產生的動力，必須經過離合器才能傳遞到傳動系，至汽車的行駛系，驅動車輛前行。
　　2.1作用
　　在汽車動力傳遞路徑中，離合器用來控制動力的中斷或結合。主要表現為：（1）保證動傳動元件平穩結合，車輛能平穩行駛；（2）保證迅速切斷動力完成檔位的變換；（3）保護發動機，防止傳動系過載。

　　2.2結構與特點

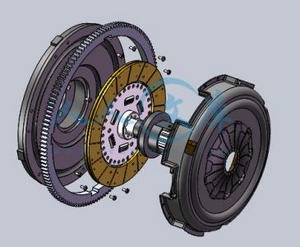

　　大多數轎車都采用中央彈簧離合器。其結構由主動部件（飛輪、離合器蓋、壓盤）、從動部件（單片、雙片或多片從動盤組成，裝有扭轉減震器）和壓緊機構（膜片彈簧）。

　　這種離合器特點：結構相對簡單、軸向尺寸較小、具有較好的彈性、壓緊力可實現自動調節、操縱更加輕便、高速旋轉時其壓緊力較穩定、分離杠桿不需要調整等特點。在中、小型汽車上被廣泛采用。

　　2.3工作特性
　　離合器經常處于結合狀態，主要通過摩擦力使主、從動件作用在一起，共同旋轉。動力傳遞過程中，主從部件沒有相對運動，不產生摩擦熱，也不產生磨損，就沒有能量的損耗。

　　為了保證發動機動力平穩結合、傳遞，要求離合器從動件的轉速增長有一個過程，這就需要利用離合器主、從動件之間的相對滑動。離合器的相對滑磨，易引起離合器片的磨損，同時伴有壓盤等部件溫度的升高，進而加劇了摩擦片的磨損。

　　為保證換擋的平順性，需要離合器分離要迅速、徹底，同時，仍需要離合器結合要平順，這就避免不了離合器主、從動件之間經常產生滑動摩擦，導致離合器片的磨損，影響離合器的使用性能和使用壽命。

　　3　大眾轎車維修實例分析
　　在汽車維修案例中，離合器的故障表現主要有：離合器打滑、離合器分離不徹底、離合器接合時抖動、離合器異響等。
　　現就市場上轎車常見的離合器異響維修實例進行分析，討論其維修的工藝方法。
　?。?）車型品牌：長城M4行駛里程：2.5萬故障現象：離合器異響
　　汽車運行狀況：汽車在運行過程中，當松抬離合器踏板時，會產生異響。
　　檢測過程：當松抬離合器踏板時，離合器的壓盤即將與轉速低的摩擦片相結合，使其兩者同步轉動。減震彈簧安裝在離合器片四周，緩和了接合過程中產生的沖擊。如果松抬離合器踏板動作太迅速，同步旋轉的過度時間太短，就會造成減震彈簧從被拉伸到回位這個過程中產生“異響”。此時有異響，屬于正常現象。

　　修復意見：異響可以避免，通過駕駛員緩慢松抬離合器踏板，就可以消除。
　?。?）車型品牌：Sonata行駛里程：8.7萬故障現象：離合器異響
　　汽車運行狀況：一輛北京現代Sonata轎車，在行駛過程中，松抬油門踏板滑行時有“咯啦、咯啦”的異響。
　　檢測過程：
　　a.將車升起，試驗車輛上路的運行狀況，初步判斷異響來自于差速器，懷疑異響來自軸承。
　　修復意見：拆解變速器，分離拆下差速器，檢查軸承及其座圈，未發現劃痕和斑點；測試分離軸承的轉動情況，能聽到明顯的摩擦聲，建議給予更換。
　　b.檢查離合器，發現從動盤鋼片表面有撞擊的痕跡，通過相對轉動的測試，發現從動盤轂與摩擦片之間產生了松曠。
　　裝有扭轉減震彈簧的從動盤在傳遞動力時因受力方向相反，就會發生相互的敲擊，又因?yàn)閯?dòng)力是周期性變化的，因此，行車中會聽到“咯啦、咯啦”的異響。
　　修復意見：更換離合器片與分離軸承，故障排除。
　　4　降低故障的使用意見
　　離合器的使用壽命與駕駛方式有直接關系。在使用過程中，駕駛員切斷動力傳輸要做到迅速、徹底；結合動力傳輸時要緩慢、柔和，加上經常維護離合器，就可以大大降低離合器的故障率，從而延長其使用壽命。

　　5　結束語
　　在行車過程中，若想降低離合器的故障率，主要取決于駕駛員的正確操作，一旦離合器發生故障，主要采取更換磨損部件，并結合實際情況調整間隙加以修復離合器的使用性能。

　　參考文獻
　　[1]徐石安，江發潮.汽車離合器[M].清華大學出版社，2006.
　　[2]徐立友.汽車構造[M].教育科學出版社，2014.
　　作者簡介：張禹（1986，3-），男，大學本科，助理工程師，工作單位：黑龍江省牡丹江市匯眾名車廣場，維修技師。

來源：《科技創新與應用》2016年4期
